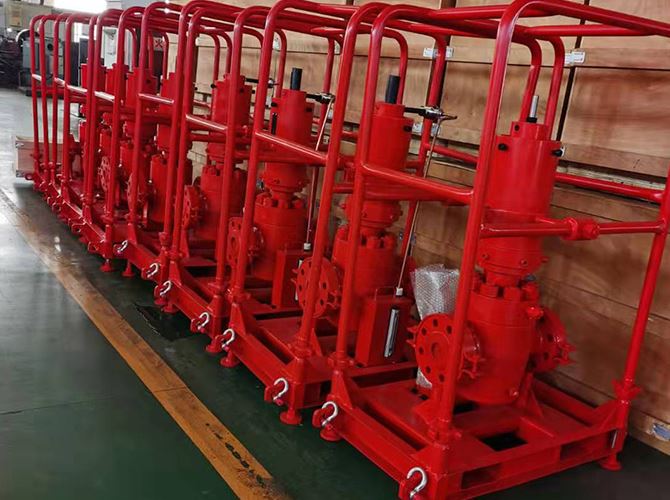

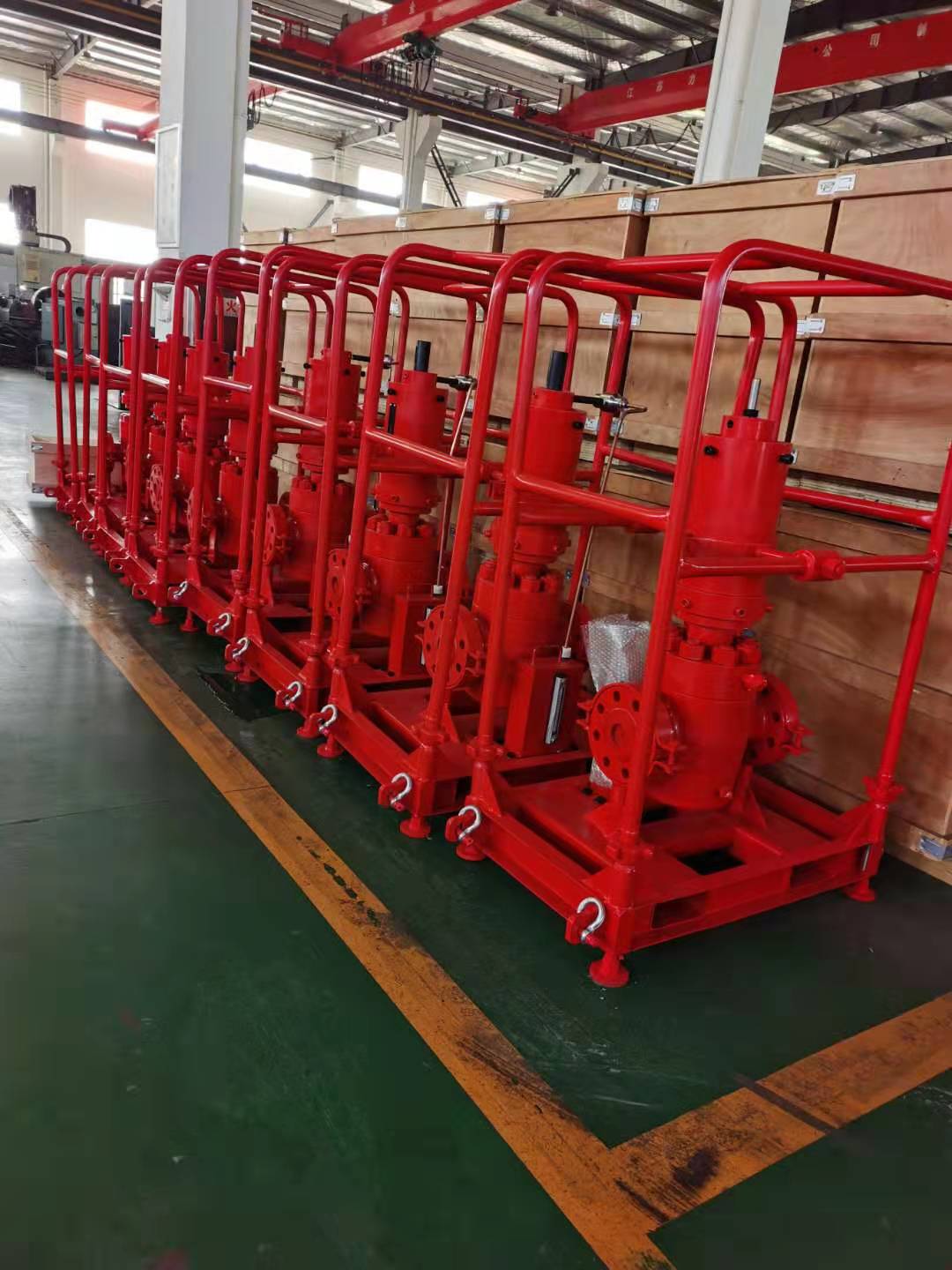

表面安全ゲートバルブ
●緊急時には10秒以内に井戸を瞬時に停止します。
●緊急時の人員の露出を減らす
●オプションの防火対策（ヒューズループ）
●ステムが分離しているので、分解やメンテナンスが簡単
- 迅速な配達
- 品質保証
- 24時間年中無休のカスタマーサービス
製品説明
商品情報
表面安全ゲート バルブは、高流量、高圧、または H2S の存在下で石油およびガス井をテストするために使用される、油圧または空気圧で作動するフェイルセーフ ゲート バルブです。過圧、故障、下流機器の漏れ、または即時のシャットダウンを必要とするその他の井戸の緊急事態が発生した場合に、井戸を迅速にシャットダウンするために使用できます。
この表面安全ゲート バルブは、通常、緊急停止システムで使用され、スロットル マニホールドの上流に設置されます。バルブは、ボタンを使用して手動でリモート操作することも、高圧/低圧パイロットによって自動的にトリガーすることもできます。緊急停止パネルは、リモート ステーションがアクティブになったときに空気信号の受信機として機能します。ユニットはこの信号を油圧応答に変換し、アクチュエータから制御ライン圧力を放出してバルブを閉じます。
仕様
· 公称直径: 2.1/16" ~ 7.1/16"
· 作動圧力: 2000 PSI ~ 20000 PSI
· 作動媒体: 石油、ガス、H2S サービス
· 動作温度: LU ( 51℉/-46 度 ~ 250℉/121 度 )
· 材質グレード: AA、BB、CC、DD、EE、FF、HH
· 仕様レベル: PLS1 ~ PSL4
· パフォーマンスレベル: PR2
特徴
●表面安全ゲートバルブは、緊急時に10秒以内に井戸を瞬時に遮断することができます。
●緊急時の人員の被ばくを軽減できます。
●オプションの防火対策（ヒューズループ）
●ステムが分離しているので、分解やメンテナンスが簡単です。
●フェイルセーフとリモート起動、自動ウェル閉鎖
●ハンマーユニオン、ハブ、ねじ込み端接続が選択できます。
技術仕様：
サイズ（インチ） | 作動圧力 psi(バール) | 温度定格 ℉( 度 ) | 寸法 長さ x 幅 x 高さ(mm) | 重量（kg） |
3.1/8" | 5000 PSI (345) | -20 ~ 250 (-29 ~ 121) | 500 x 350 x 1100 | 490 |
4.1/16" | 5000 PSI (345) | -20 ~ 250 (-29 ~ 121) | 600 x 400 x 1100 | 555 |
5.1/8" | 5000 PSI (345) | -20 ~ 250 (-29 ~ 121) | 600 x 400 x 1100 | 600 |
3.1/16" | 10000 psi (690) | -20 ~ 250 (-29 ~ 121) | 500 x 350 x 1200 | 795 |
4.1/16" | 10000 psi (690) | -20 ~ 250 (-29 ~ 121) | 1300 x 600 x 1800 | 910 |
3.1/16" | 15000 PSI (1034) | -20 ~ 250 (-29 ~ 121) | 1300 x 600 x 1600 | 900 |
ノート：
1. 上記の設計コードはガイドラインとしてのみ提供されています。ほとんどの用途に対応するために、他のサイズ、構成、圧力定格も用意されています。
2. 機器は、該当する場合、API 6A PSL 3 PR-2、NACE MR0175、DNV 2.7-1、2.7-3、CE/PED、NORSOK規格に従って設計/認証されており、個々の機器仕様データシート（ESDS）に文書化されています。
